HERLY SYAHPUTRA, - (2026) ANALISIS DAN PERANCANGAN SINGLE TUNED PASSIVE FILTER UNTUK MITIGASI DISTORSI HARMONISA PADA TRANSFORMATOR DISTRIBUSI. Skripsi thesis, UNIVERSITAS ISLAM NEGERI SULTAN SYARIF KASIM RIAU.

Preview	Text (BAB GABUNGAN) ANALISIS DAN PERANCANGAN SINGLE TUNED PASSIVE FILTER UNTUK MITIGASI DISTORSI HARMONISA PADA TRANSFORMATOR DISTRIBUSI_BAB TANPA PEMBAHASAN1 - HERLY SYAHPUTRA TEKNIK ELEKTRO.pdf - Published Version Download (2MB) | Preview
	Text (BAB HASIL) ANALISIS DAN PERANCANGAN SINGLE TUNED PASSIVE FILTER UNTUK MITIGASI DISTORSI HARMONISA PADA TRANSFORMATOR DISTRIBUSI_BAB PEMBAHASAN - HERLY SYAHPUTRA TEKNIK ELEKTRO.pdf - Published Version Restricted to Repository staff only Download (1MB)

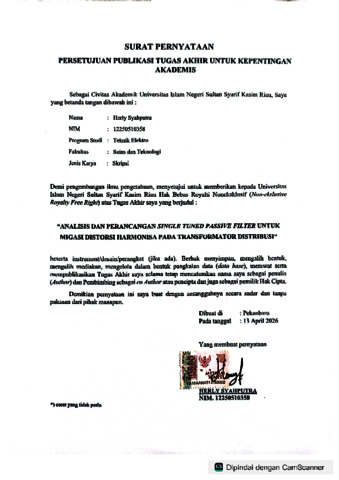

Preview	Text (SURAT PERNYATAAN PUBLIKASI) Surat Pernyataan Serah Simpan Karya - HERLY SYAHPUTRA TEKNIK ELEKTRO.pdf - Published Version Download (462kB) | Preview

Abstract

Tingginya distorsi harmonisa pada transformator 1000 kVA di UIN Sultan Syarif Kasim Riau berpotensi mempercepat degradasi isolasi dan merusak perangkat elektrik. Penelitian ini bertujuan menganalisis parameter kualitas daya ditinjau dari nilai IHDv, IHDi, THDv, dan TDD, melakukan studi komparasi metode derating K-Factor dan THDF, serta merancang single tuned passive filter. Metode penelitian meliputi pengukuran lapangan selama tujuh hari, perhitungan matematis, dan validasi melalui simulasi ETAP. Hasil evaluasi menunjukkan nilai TDD arus mencapai 24,89% dan melampaui standar IEEE 519-1992. Hal ini menyebabkan penurunan kapasitas trafo, di mana metode THDF memberikan hasil sisa kapasitas lebih konservatif sebesar 61,70% dibandingkan metode K-Factor sebesar 81,07%. Kondisi ini juga memicu kerugian finansial akibat losses sebesar Rp. 532.205.040,00 per tahun. Secara teoretis, pemasangan filter awal mampu menekan losses menjadi 60,64 kW dengan potensi penghematan Rp. 40.839.120,00. Namun, analisis batasan operasional mengungkap bahwa penggunaan filter bersama kapasitor eksisting memicu resonansi paralel dan overvoltage sebesar 127,72% yang menyalahi standar ANSI/IEEE 18-1992. Mitigasi akhir dilakukan dengan merancang ulang filter tanpa menyertakan kapasitor lama. Hasil simulasi ETAP membuktikan desain ulang ini efektif mereduksi TDD secara signifikan menjadi 7,53% dan mengembalikan performa sistem ke batas aman sesuai standar. Kata Kunci : Derating, ETAP, Harmonisa, Passive Filter, Transformator.
